مشغل هوائي وكهربائي وكذلك الملحقات الهوائية ...
العربية
 |
| الفتحة: | |
|---|---|
| مادة: | |
| أفسد: | |
| درجة الحرارة المحيطة: | |
| الكمية: | |
طلب:
يستخدم هذا التجاوز اليدوي في البترول والكيماويات والأدوية ومعالجة المياه ومحطات الطاقة والطاقة النووية وأماكن أخرى ، للصمامات الكروية المفتوحة بزاوية 90 درجة وصمامات الفراشة وصمامات السدادة والصمامات الأخرى التي تدعم استخدام إمداد الشركة بالقابض اليدوي
They يمكن أيضًا استخدامها وفقًا لمتطلبات العملاء بشأن نسبة سرعة المنتج ، ودرجة حرارة الاستخدام ، ومستوى الحماية ، ومستوى مقاومة التآكل.
ضبط التخصيص.تعتمد الشركة على الأسواق المحلية والدولية ، والعملاء بشكل رئيسي من الشرق الأوسط وأوروبا و
الولايات المتحدة وغيرها من شركات الصمامات الأجنبية المعروفة
مزايا:
1. إنه صغير الحجم وخفيف الوزن ومعقول في التصميم
2. المنتجات متسلسلة وعزم الدوران الناتج مطابق للأجهزة الهوائية
3. تحتوي فتحات توصيل التوربينات على مسارين رئيسيين يفصل بينهما 90 درجة بحيث يمكن للمستخدمين اختيار الموضع النسبي للجهاز
مع الصمام حسب احتياجاتهم
4. رفع حلقة سحب الحد ، وتناوب الجهاز اللامتراكز 90 درجة حد الحد التلقائي دبوس ، لتحقيق هوائي ،
خلاف ذلك لتحقيق دليل
5. مصنع المنتج ، مجهز بشحم خاص ، وتجميع الصمامات ، وختم شامل ، ومقاوم للغبار ، ومضاد للماءf حماية.
المقياس التقني:
نموذج | تكوين المحرك | ISO05211 شفة قياسية | يُسلِّم شرش قطر الدائرة | سرعة نسبة | نانومتر | ||||
الاتصال بالمشغل | التوصيل بالصمامات | ||||||||
عمل مزدوج (DA) | ربيع يعود (ريال سعودى) | مركز المسافة | ثقب المحور | مركز المسافة | ثقب المحور | ||||
QS-1 | DA50-85 | 50-75 ريال سعودي | F05 / F07 | 14 × 14 | F05 / F07 | 14 × 14 | 180 | 38: 1 | 180 |
QS-2 | DA95-110 | 85-95 ريال سعودي | F07 / F10 | 17 × 17 | F07 / F10 | 17 × 17 | 200 | 37: 1 | 320 |
QS-3 | DA125-140 | 110-125 ر | F10 / F12 | 22 × 22 | F07 / F10 / F12 | 22 × 22 | 280 | 35: 1 | 680 |
QS-4 | DA160-190 | 140-160 ريال سعودي | F10 / F12 / F14 | 27 × 27 | F10 / F12 أو F14 | 27 × 27 | 300 | 50: 1 | 1200 |
QS-5 | DA210-240 | 190 - 210 ر | F14 / F16 | 36 × 36 | F10 / F14orF12 / F16 | 36 × 36 | 400 | 54: 1 | 2100 |
QS-6 | DA270-300 | 240-270 ريال سعودي | اف 16 | 46 × 46 | اف 16 | 46 × 46 | 500 | 58: 1 | 3000 |
QS-7 | DA350 | 300 ريال سعودي | اف 16 | 46 × 46 | اف 16 | 46 × 46 | 600 | 66: 1 | 3800 |
QS-320 | DA400 | 350 ريال - 400 ريال | F25 | 55 × 55 | F25 | 55 × 55 | 500 | 320: 1 | 6600 |

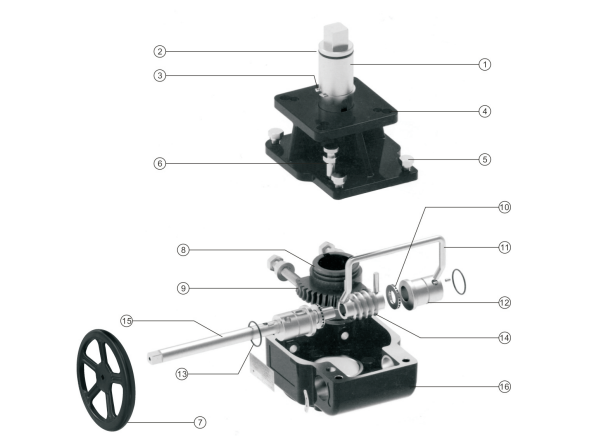

فاتورة المواد:
لا. | اسم | مادة | لا. | اسم | مادة |
1 | الفتحة | خليط معدني | 9 | دودة العتاد | يلقي الحديد الدكتايل |
2 | ختم | مطاط النتريل | 10 | تحمل | خليط معدني |
3 | حلقة الخاطف | خليط معدني | 11 | مقبض | ستانلس ستيل (304) |
4 | الغطاء الخارجي | سبيكة المنيوم | 12 | كم غريب الأطوار | خليط معدني |
5 | قطع | ستانلس ستيل (304) | 13 | ختم | مطاط النتريل |
6 | دبوس الموضع | خليط معدني | 14 | دُودَة | خليط معدني |
7 | عجلة اليد | الكربون الصلب | 15 | قضيب النقل | خليط معدني |
8 | ختم | مطاط النتريل | 16 | جسم | سبيكة المنيوم |

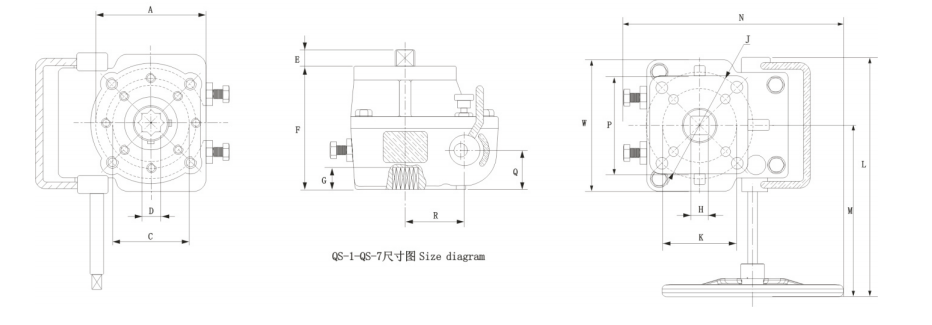

رسم تقنى _ رسم عن طريق الكمبيوتر:
نموذج | QS-1 | QS-2 | QS-3 | QS-4 | QS-5 | QS-6 | QS-7 |
A | F07 | F10 | F12 | F12 | F14 | اف 16 | اف 16 |
C | F05 | F07 | F07 / F10 | F10 | F10 | 1 | I |
D | 14 * 14 | 17 * 17 | 22 * 22 | 27 * 27 | 36 * 36 | 46 * 46 | 46 * 46 |
E | 15 | 18 | 22 | 28 | 38 | 48 | 48 |
F | 105 | 110 | 130 | 165 | 177 | 192 | 200 |
G | 16 | 19 | 24 | 29 | 40 | 51 | 51 |
H | 14 * 14 | 17 * 17 | 22 * 22 | 27 * 27 | 36 * 36 | 46 * 46 | 46 * 46 |
N | 192 | 185 | 290 | 339 | 436 | 516 | 600 |
W | 90 | 125 | 140 | 187 | 221 | 252.5 | 286.5 |
J | F07 | F10 | F12 | F14 | اف 16 | اف 16 | اف 16 |
K | F05 | F07 | F10 | F12 | F14 | I | I |
L | 190 | 240 | 272 | 358 | 405 | 447 | 525 |
M | 155 | 180 | 202 | 268 | 295 | 322 | 379 |
P | 70 | 94 | 113 | 129 | 165 | 165 | φ235 |
Q | 33 | 36 | 39 | 56 | 58.5 | 62 | 65 |
R | 44 | 54 | 65 | 82 | 109 | 134 | 148 |
القطر الخارجي لعجلة اليد | φ180 | φ200 | φ280 | φ300 | φ400 | φ500 | φ600 |
الوزن المرجعي (كلغ) | 3 | 4.5 | 7 | 13.7 | 22 | 32 | 56 |
