صفات
دوران | معيار قابل للتعديل 90 درجة ± 5٪ |
جسم | سبائك الألومنيوم الصلبة المؤكسدة |
دورة الحياة | 1,000,000 دورة |
ربيع | 65 مليون |
مؤشر | فتح/إغلاق القرص |
توقف السفر | خارجي قابل للتعديل ± 5% في كل من الوضع المفتوح/المغلق |
مكبس | يموت الصب الألومنيوم مكبس مزدوج |
رمح المكبس | سبائك الفولاذ المطلية بالنيكل تقلل الاحتكاك |
أدلة المكبس | التشحيم الذاتي (البولي بروبيلين + GF) أختام المكبس النتريل ** |
قبعات نهاية | مسحوق طلاء الألمنيوم المصبوب |
قاع اتصال | ISO5211 ستار سكوير |

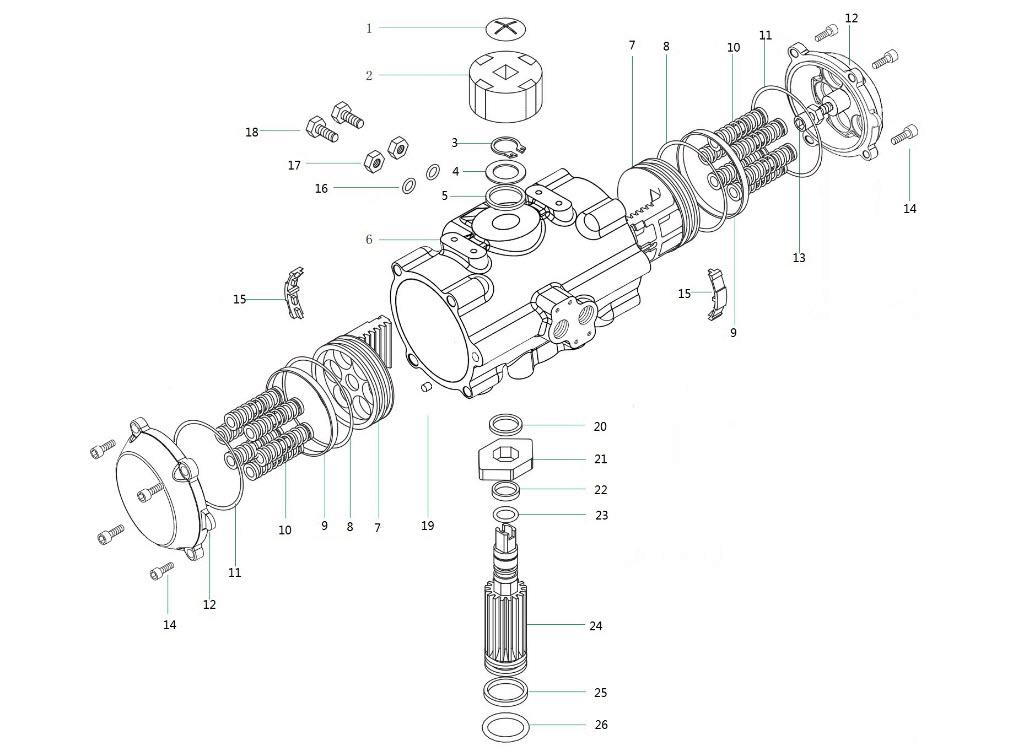

الرسم باستخدام BOM وقطع الغيار الموصى بها
لا. | جزء وصف | الكمية. | معيار مادة |
1 | برغي المؤشر | 1 | بلاستيك |
2 | مؤشر | 1 | بلاستيك |
3 | حلقة الخاطف | 1 | الفولاذ المقاوم للصدأ |
4 | غسالة | 1 | الفولاذ المقاوم للصدأ |
5 | غسالة رمح | 1 | بلاستيك |
6 | جسم | 1 | الفولاذ المقاوم للصدأ |
7 | مكبس | 2 | الفولاذ المقاوم للصدأ |
8 | المكبس يا الدائري | 2 | فيتون/NBR |
9 | تحمل المكبس | 2 | بلاستيك |
10 | ربيع | 0-12 | 65 مليون |
11 | نهاية كاب يا الدائري | 2 | فيتون/NBR |
12 | نهاية كاب | 2 | سس |
13 | برغي الحد | 2 | سس |
14 | نهاية غطاء المسمار | 8 | سس |
15 | دليل المكبس | 2 | نايلون 66 |
16 | ضبط المسمار يا الدائري | 2 | نبر |
17 | ضبط الجوز | 2 | سس |
18 | ضبط المسمار | 2 | سس |
19 | سدادة | 2 | نبر |
20 | غسالة رمح | 1 | بلاستيك |
21 | كام | 1 | سس |
22 | تحمل | 1 | بلاستيك |
23 | أعلى يا الدائري | 1 | فيتون/NBR |
24 | الفتحة | 1 | سس |
25 | تحمل القاع | 1 | بلاستيك |
26 | أسفل يا الدائري | 1 | فيتون/NBR |
صفات
دوران | معيار قابل للتعديل 90 درجة ± 5٪ |
جسم | سبائك الألومنيوم الصلبة المؤكسدة |
دورة الحياة | 1,000,000 دورة |
ربيع | 65 مليون |
مؤشر | فتح/إغلاق القرص |
توقف السفر | خارجي قابل للتعديل ± 5% في كل من الوضع المفتوح/المغلق |
مكبس | يموت الصب الألومنيوم مكبس مزدوج |
رمح المكبس | سبائك الفولاذ المطلية بالنيكل تقلل الاحتكاك |
أدلة المكبس | التشحيم الذاتي (البولي بروبيلين + GF) أختام المكبس النتريل ** |
قبعات نهاية | مسحوق طلاء الألمنيوم المصبوب |
قاع اتصال | ISO5211 ستار سكوير |
الرسم باستخدام BOM وقطع الغيار الموصى بها
لا. | جزء وصف | الكمية. | معيار مادة |
1 | برغي المؤشر | 1 | بلاستيك |
2 | مؤشر | 1 | بلاستيك |
3 | حلقة الخاطف | 1 | الفولاذ المقاوم للصدأ |
4 | غسالة | 1 | الفولاذ المقاوم للصدأ |
5 | غسالة رمح | 1 | بلاستيك |
6 | جسم | 1 | الفولاذ المقاوم للصدأ |
7 | مكبس | 2 | الفولاذ المقاوم للصدأ |
8 | المكبس يا الدائري | 2 | فيتون/NBR |
9 | تحمل المكبس | 2 | بلاستيك |
10 | ربيع | 0-12 | 65 مليون |
11 | نهاية كاب يا الدائري | 2 | فيتون/NBR |
12 | نهاية كاب | 2 | سس |
13 | برغي الحد | 2 | سس |
14 | نهاية غطاء المسمار | 8 | سس |
15 | دليل المكبس | 2 | نايلون 66 |
16 | ضبط المسمار يا الدائري | 2 | نبر |
17 | ضبط الجوز | 2 | سس |
18 | ضبط المسمار | 2 | سس |
19 | سدادة | 2 | نبر |
20 | غسالة رمح | 1 | بلاستيك |
21 | كام | 1 | سس |
22 | تحمل | 1 | بلاستيك |
23 | أعلى يا الدائري | 1 | فيتون/NBR |
24 | الفتحة | 1 | سس |
25 | تحمل القاع | 1 | بلاستيك |
26 | أسفل يا الدائري | 1 | فيتون/NBR |
