المحرك الكهربائي سلسلة QT
مشغل كهربائي QT مقاوم للانفجار وربع دورة
المعلمة التقنية والجدول
نموذج | أقصى عزم الدوران الناتج | 90 درجة التشغيل الوقت 60/50 هرتز | الحد الأقصى لحجم التجويف | محرك من الفئة F | تصنيف التيار (أ) 60/50 هرتز | دوران عجلة اليد | وزن | |||
على مرحلة واحدة | ثلاث مراحل | |||||||||
نانومتر | S | مم | W | 10 فولت | 220 فولت | 380 فولت | 440 فولت | N | كلغ | |
كيو تي-010 | 100 | 18/22 | 20 | 20 | 1.10/0.95 | 0.55/0.54 | 0.3/0.3 | لا يوجد | 10 | 7.5 |
كيو تي-020 | 200 | 21/25 | 22 | 40 | 1.67/1.67 | 0.89/0.85 | 0.31/0.31 | 0.30/0.31 | 11 | 17.3 |
كيو تي-030 | 300 | 26/31 | 35 | 60 | 1.85/1.86 | 0.92/0.92 | 0.35/0.35 | 0.34/0.34 | 13.5 | 22 |
كيو تي-050 | 500 | 26/31 | 35 | 90 | 3.60/3.62 | 1.55/1.58 | 0.59/0.59 | 0.58/0.58 | 13.5 | 23 |
كيو تي-080 | 800 | 31/37 | 45 | 120 | 4.10/4.10 | 2.15/2.20 | 0.85/0.85 | 0.79/0.79 | 16.5 | 29 |
كيو تي-100 | 1000 | 31/37 | 45 | 180 | 4.20/4.10 | 2.35/2.30 | 0.87/0.87 | 0.81/0.81 | 16.5 | 29 |
كيو تي-160 | 1600 | 93/112 | 60 | 180 | 4.10/4.10 | 2.15/2.20 | 0.85/0.85 | 0.79/0.79 | 49.5 | 75 |
كيو تي-200 | 2000 | 93/112 | 65 | 180 | 4.10/4.10 | 2.15/2.20 | 0.85/0.85 | 0.79/0.79 | 49.5 | 75 |
مواصفات القياسية
صدَفَة | مستوى مقاومة الماء: IP67، NEMA4 و6 | |
قوة المحرك | قياسي: 220 فولت تيار متردد أحادي الطور اختياري: 110 فولت تيار متردد مرحلة واحدة، 380/440VACثلاث مراحل، 50/60 هرتز، ±10%24VDC/110VDC/220VDC | |
محرك | محرك غير متزامن على شكل قفص السنجاب | |
جهاز محدد | SPDT,250VAC10Aفتح/إغلاق,each1SPDT,250VAC10A | |
مفتاح الحد المساعد | SPDT، 250VAC10Aفتح/إغلاق، كل 1SPDT، 250VAC10A | |
مفتاح عزم الدوران | SPDT، 250VAC10Aفتح/إغلاق، كل 1 SPDT، 250VAC10A | QT-005/008-010باستثناء QT-005/008-010 |
سكتة دماغية | 90 درجة ± 10 درجة | 0°~27°0°~27° اختياري |
حماية المماطلة/درجة حرارة التشغيل | حماية داخلية من الحرارة الزائدة، مفتوح115 درجة مئوية ±5 درجة مئوية/إغلاق 97 درجة مئوية ±5 درجة مئوية | |
مؤشر | مؤشر الموقف المستمر | |
تشغيل يدوي | آلية فك القابض، التعاون مع عقارب | |
جهاز القفل الذاتي | توفير القفل الذاتي عن طريق الدودة والعتاد الدودي | |
الحد الميكانيكي | 2 قطعة من الترباس الخارجي قابل للتعديل | |
سخان الفضاء | 7-10 واط (110/220 فولت تيار متردد) | |
دخول القناة | 2 (قطعة)PE3/4' | |
درجة الحرارة المحيطة | -20 درجة مئوية ~+70 درجة مئوية | |
تشحيم | شحم قاعدة الألومنيوم (نوع EP) | |
مادة | الصلب، سبائك الألومنيوم، برونز الألومنيوم، البولي كربونات | |
الرطوبة المحيطة | عدم التكثيف بحد أقصى 90% رطوبة نسبية 90% رطوبة نسبية | |
أداء مضاد للاهتزاز | XYZ10g، 0.2 ~ 34 هرتز، 30 دقيقة | |
طلاء خارجي | مسحوق جاف، بوليستر إيبوكسي، قوي مضاد للتآكل وظيفة | |

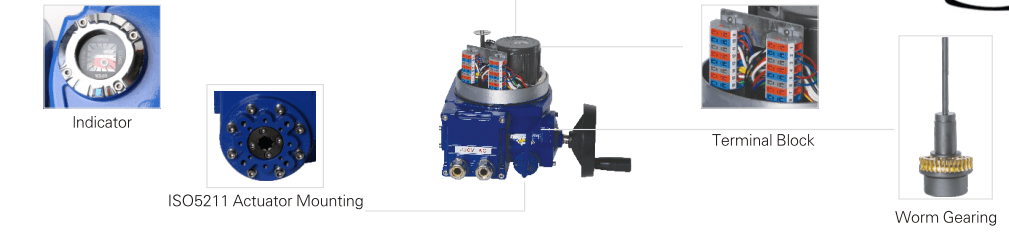

ميزة
محرك كهربائي دوار مدمج وخفيف الوزن ومضاد للاهتزاز/مقاوم للماء وعزم دوران عالي 90 درجة للصمامات الكروية
1. تصميم رائع وأداء ممتاز وخفيف الوزن وعزم دوران كبير للإخراج.
2. تتم معالجة الجزء الداخلي والخارجي من الإغلاق بواسطة الأكسجين الصلب، في حين يتم اعتماد راتنجات الايبوكسي + رش المسحوق للمعالجة الخارجية، والتي تمتلك أداء مطهر جيد.
3. درجة الحماية للمنتج أعلى من IP67.
4. أبعاد التوصيل لنهاية الإخراج تتوافق مع المعيار الوطني ISO5211.
5. يمكن استبدال غلاف عمود التوصيل، ومعالجته وتركيبه بسهولة.
6. هيكل العجلات الدودية المزدوجة، الذي لديه وظيفة القفل الذاتي، وهو ذو حد ميكانيكي خارجي قابل للتعديل.
7. يمكن تغيير وضع التشغيل اليدوي/المزود بالطاقة بسهولة من خلال ساق اليد، ثم إعادة الضبط التلقائي للتحكم الإلكتروني بعد تشغيل الطاقة.
8. مفتاح عزم الدوران المدمج، وتنفيذ حماية الزائد على المحرك الكهربائي.علاوة على ذلك، فهو يحتوي على واقي حراري مدمج لتنفيذ الحماية المزدوجة على الآلة الكهربائية.قم بالإشارة إلى موضع الصمام بشكل مستمر من خلال نافذة كبيرة لرؤية أفضل.
9. وحدة التحكم المتعددة المقدمة، توفر أفضل أداء وفقًا لمتطلبات المستخدمين.يمكن اختيار وحدة التحكم الذكية.

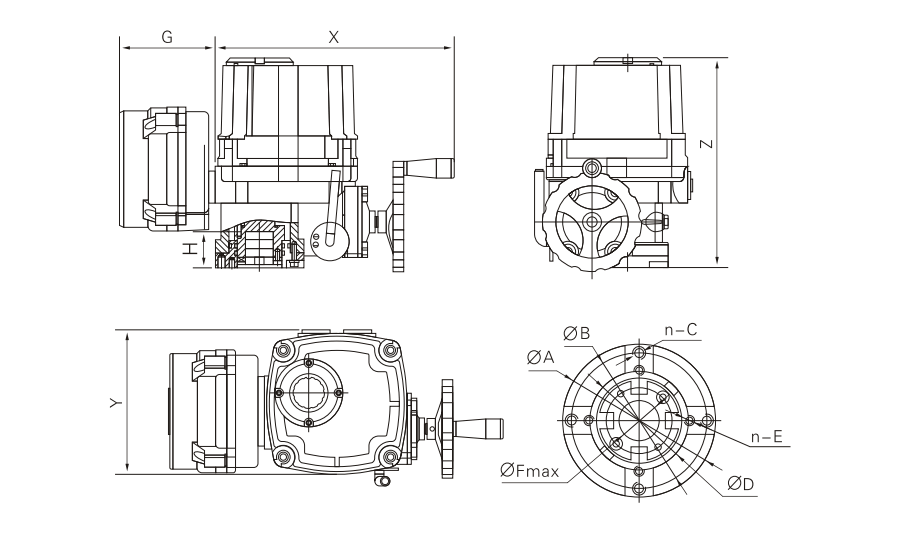

رسم
نموذج | X | Y | Z | A | B | نورث كارولاينا | D | شمال شرق | F | G | H |
كيو تي-010 | 270 | 161 | 234 | θ90 | θ70 | 4-م8 | θ50 | 4-م6 | θ20 | 137 | 35 |
كيو تي-020 | 346 | 240 | 270 | θ120 | θ102 | 4-M10 | θ70 | 4-م8 | θ22 | 137 | 40 |
كيو تي-030 | 358 | 240 | 290 | θ150 | θ125 | 4-م12 | θ102 | 4-M10 | θ35 | 137 | 45 |
كيو تي-050 | 358 | 240 | 290 | θ150 | θ125 | 4-م12 | θ102 | 4-M10 | θ35 | 137 | 45 |
كيو تي-080 | 390 | 260 | 322 | θ180 | θ140 | 4-م14 | θ125 | 4-M12 | θ45 | 137 | 55 |
كيو تي-100 | 390 | 260 | 322 | θ180 | θ140 | 4-م14 | θ125 | 4-M12 | θ45 | 137 | 55 |
كيو تي-160 | 390 | 260 | 491 | θ210 | θ165 | 4-م16 | θ140 | 4-M14 | θ55 | 137 | 65 |
كيو تي-200 | 390 | 260 | 491 | θ210 | θ165 | 4-م16 | θ140 | 4-M14 | θ55 | 137 | 65 |
